Langkah-langkah mengkrimping kabel utp jenis straight
A.Alat yang harus disediakan :
1.Tang krimping
2.Kabel utp:
3.Konektor RJ45:
4.Tester kabel utp rj45:
B.Setelah alat dan bahan sudah tersedia barulah bisa melakukan krimping kabel caranya adalah

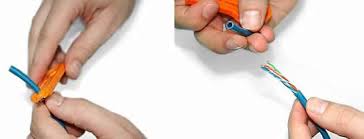

-Kupas kabel utp menggunakan tang krimping
-Kemudian ditata dan di urutkan:1.orange white ======== 1.orange white
2.orange ======== 2.orange
3.grren white ======== 3.grren white
4.blue ======== 4.blue
5.blue white ======== 5.blue white
6.grren ======== 6.grren
7.brown white ======== 7.brown white
8.brown ======== 8.brown
Seperti contoh di bawah ini.
-Setelah ditata dan di urutkan kemudian dipotong kabel yang sudah di tata tadi.Pemotonganya harus rapi dan rata agar bisa masuk ke konektor.
-Kemudian masukan kabel ke konektor rj45,sebelum dimasukan harus di teliti kembali agar tidak ada kesalahan.setelah di masukan lalu kabel di teliti lagi urut-urutanya agar tidak salah.
-Jika sudah mantap dan urutanya benar barulah di jepit/dikencangkan menggunakan tang krimping.
seperti gambar di bawah ini:
C.Setelah selesai pemasanganya kemudian ditest menggunakan tester
Caranya masukan konektor rj45 yang sudah terpasang kadel utp,harus benar cara memasukanya.jika kedua konektor rj45 sudah dimasukan ke tester barulah bisa dites.
Cara pengetesan nyalahkan power kemudian lihat lampu satu sampai delapan kanan dan kiri
Jika menyala sama dan berurutan 1 sampai 8 menyalah semua berarti hasil krimpingan anda berhasil.
Jika menyalahnya tidak beraturan/tidak sama/ada salahsatu lampu tidak menyalah berarti hasil krimping anda gagal.
